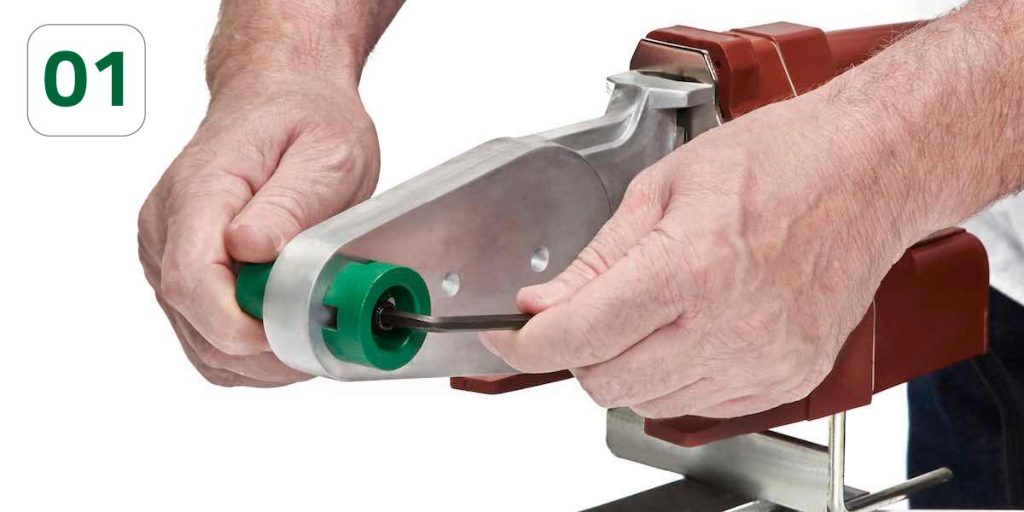

PROCESO DE TERMOFUSIÓN TUBERIAS HIDRO 3 AGUA CALIENTE Y FRÍA

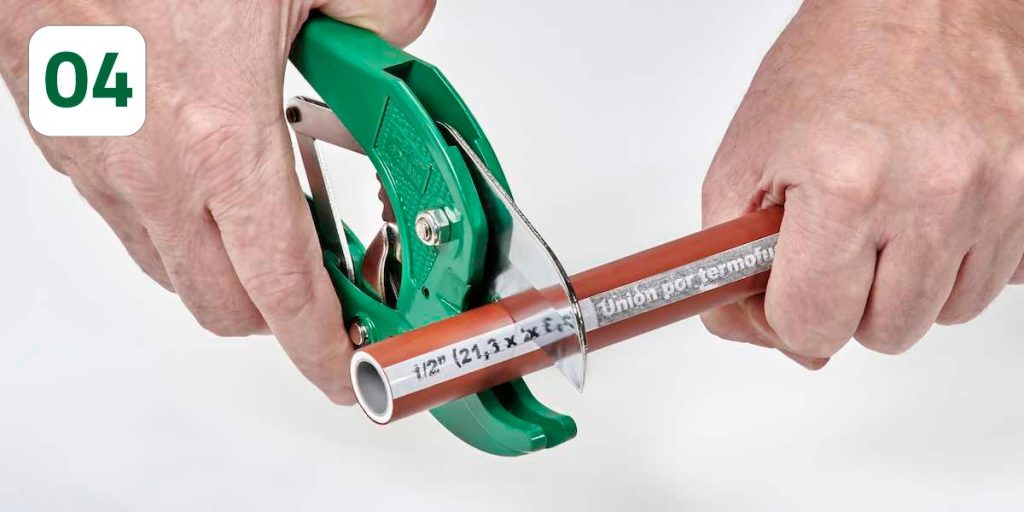

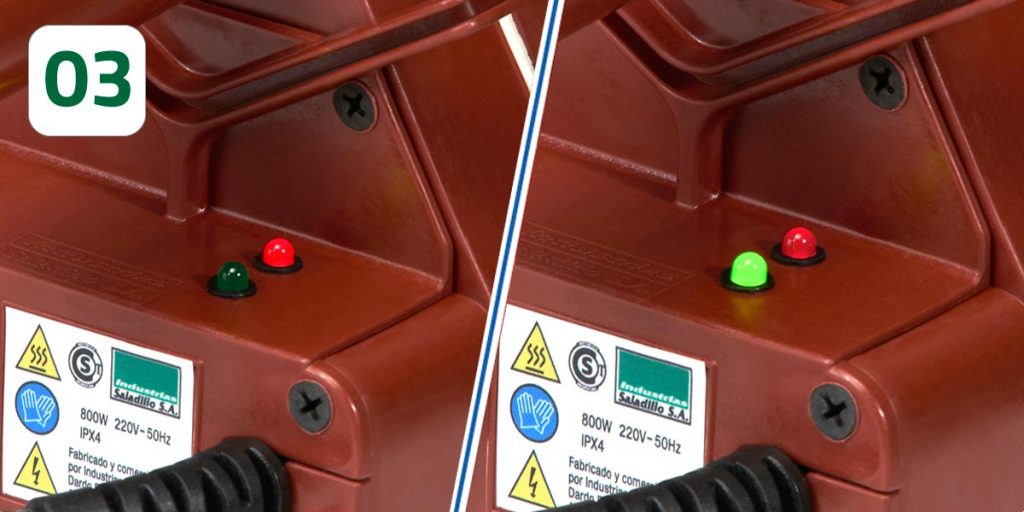

Para realizar un corte recto y sin rebabas utilizá el cortatubos H3.

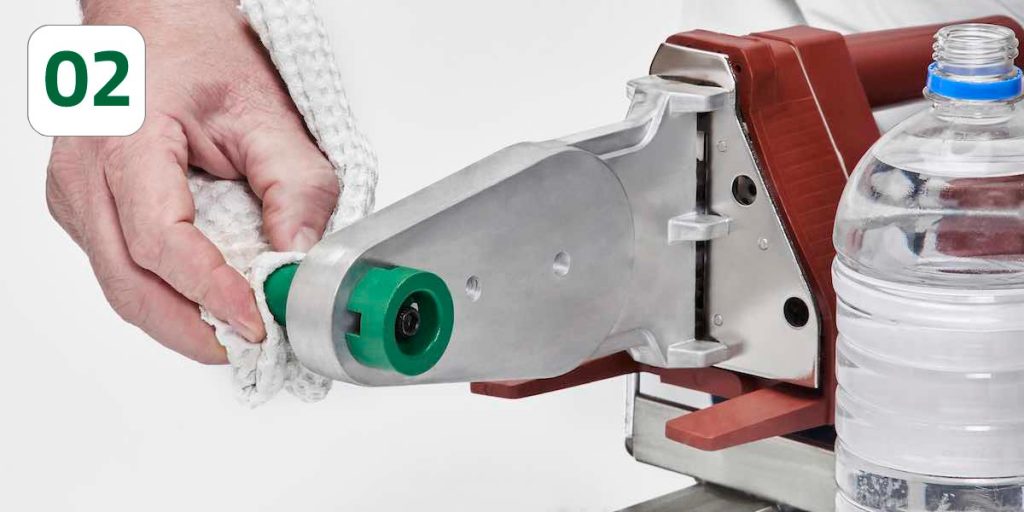

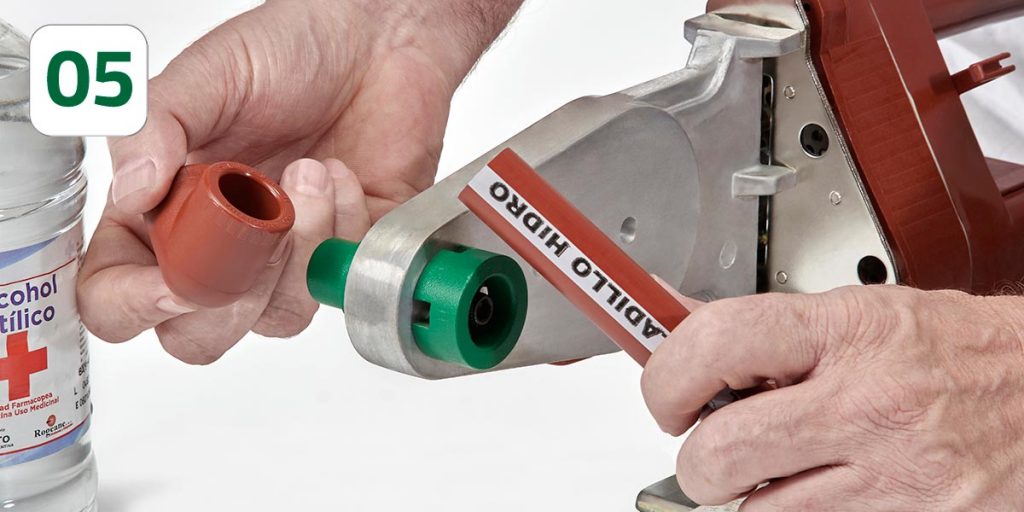

Antes de iniciar cada termofusión, verificá la limpieza del tubo y del accesorio y de ser necesario limpialos utilizando un trapo embebido en alcohol.

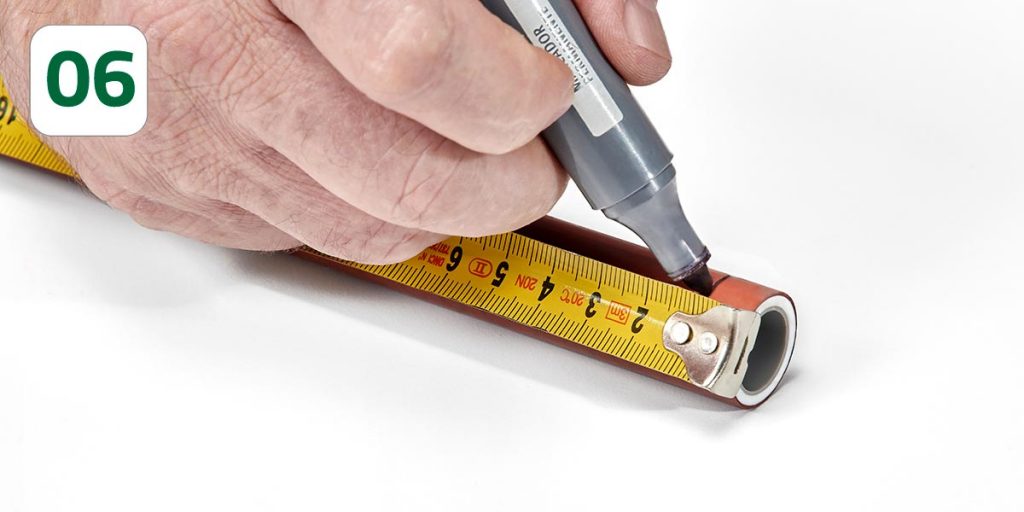

Para lograr la perfecta fusión molecular antes de iniciar el proceso de calentamiento se debe marcar en el tubo la profundidad de penetración correspondiente al diámetro de la tubería utilizada.

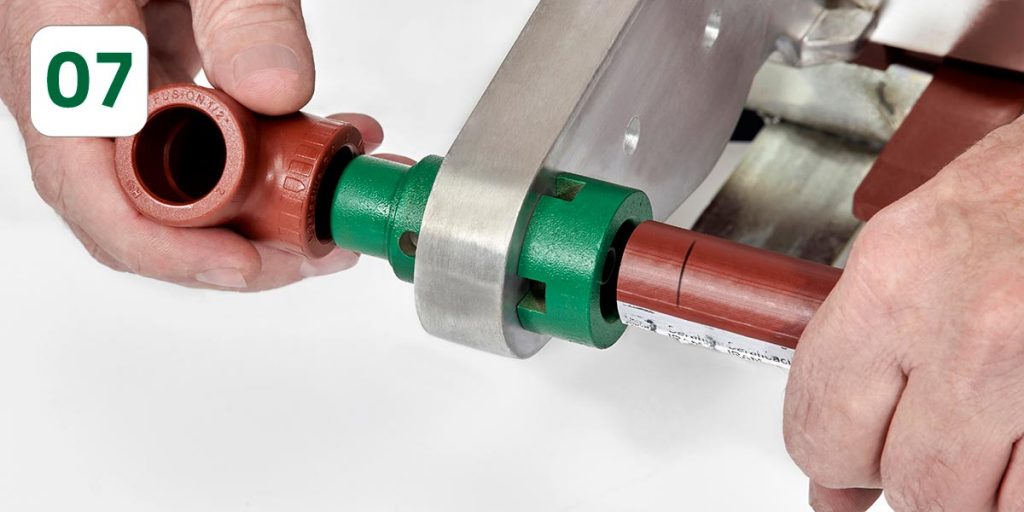

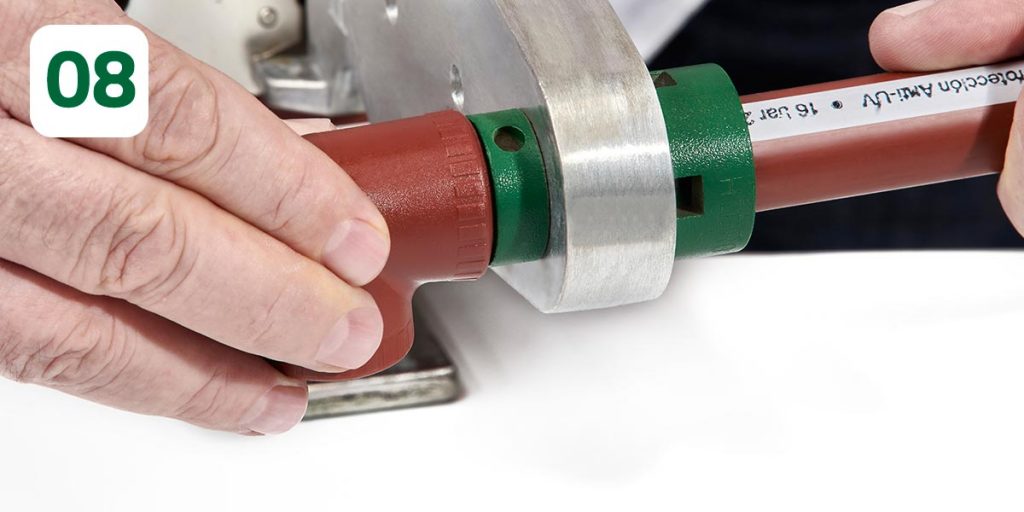

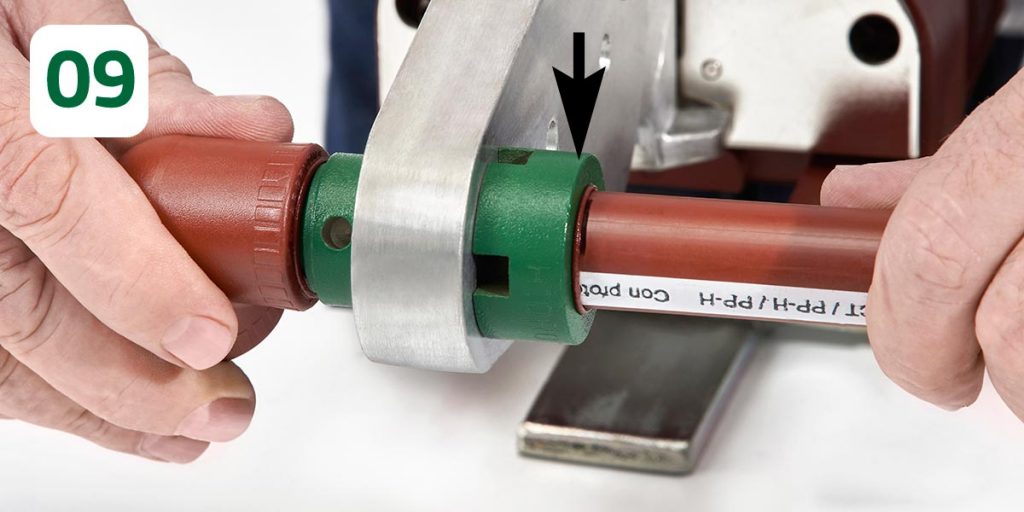

Introducir simultáneamente tubo y accesorio en sus respectivas boquillas, manteniéndolos rectos en forma perpendicular a la plancha, evitando rotarlos o torcerlos.
El accesorio debe llegar al tope de la boquilla macho.
El tubo se debe introducir hasta la marca realizada.
Una vez cumplido el tiempo mínimo de calentamiento, tubo y accesorio se retiran de las boquillas simultáneamente y se unen sin pérdidas de tiempo.
Una vez cumplido el tiempo mínimo de calentamiento, tubo y accesorio se retiran de las boquillas simultáneamente y se unen sin pérdidas de tiempo.

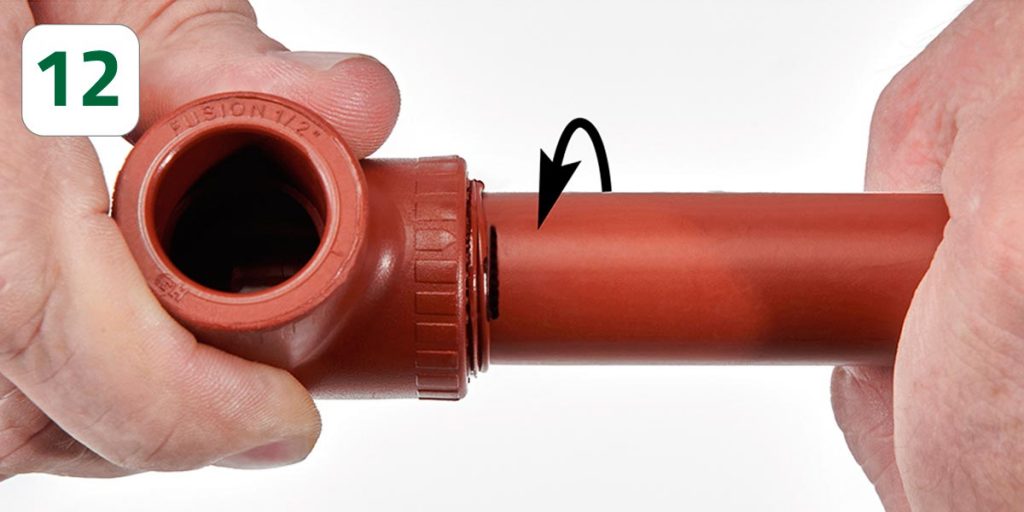

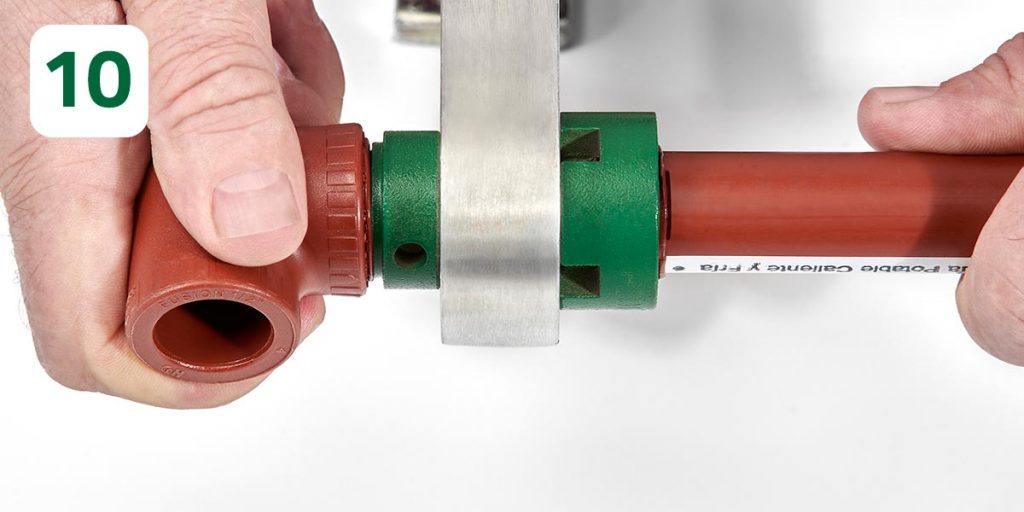

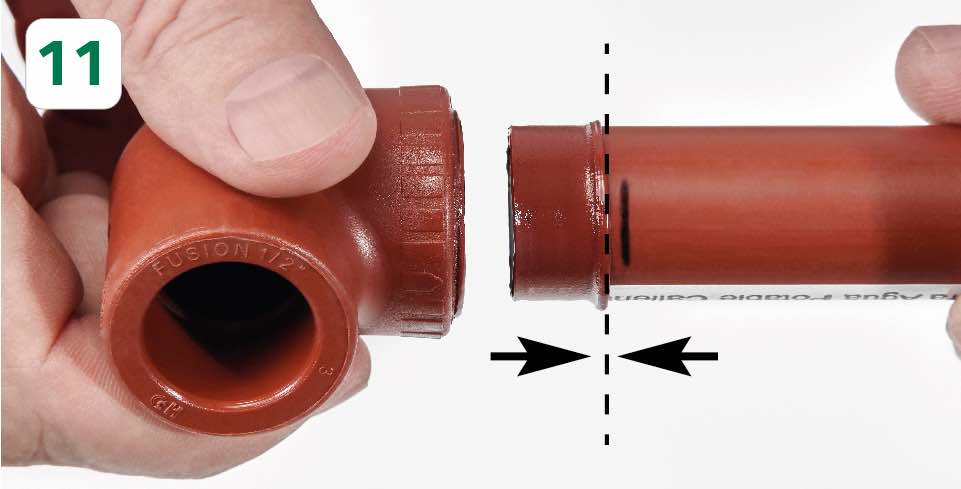

La unión del tubo con el accesorio se completa cuando se juntan los anillos. A partir de aquí se dispone de 3 segundos para realizar un pequeño movimiento de alineación.
Una vez completada la termofusión y alineación de tubo y accesorio se deja reposar hasta que esté totalmente fría.

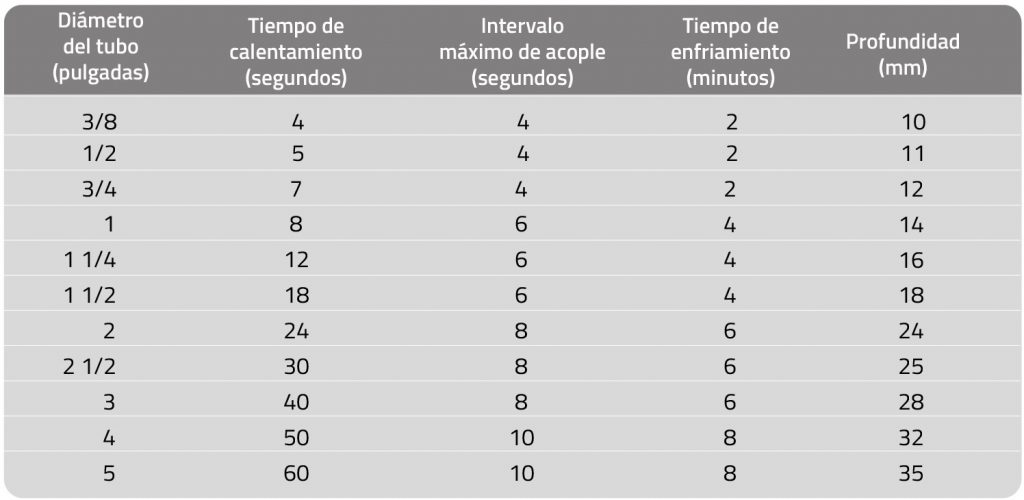

TABLA TIEMPOS Y PROFUNDIDADES H3

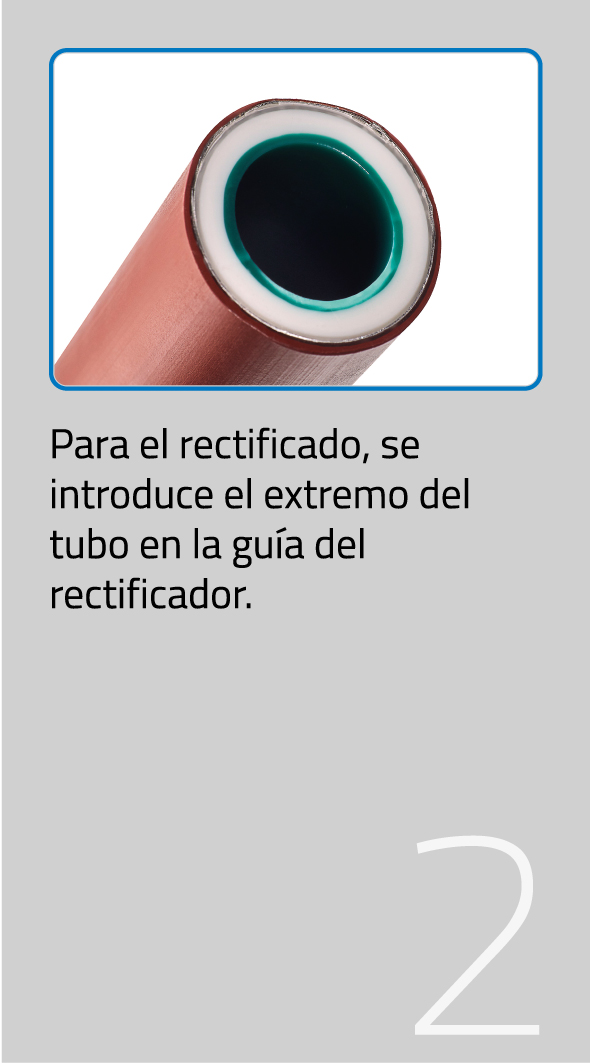

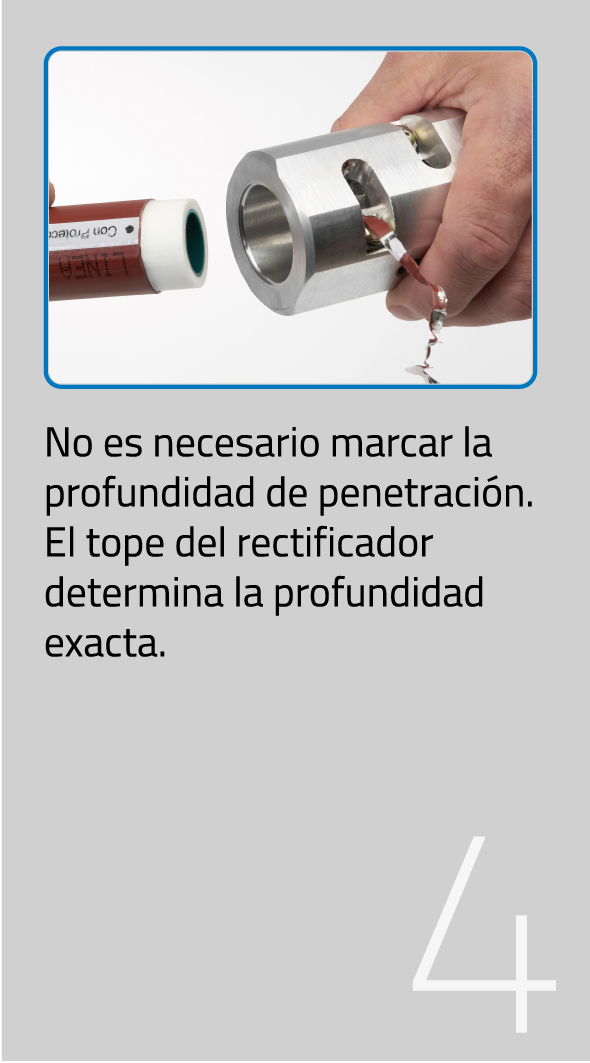

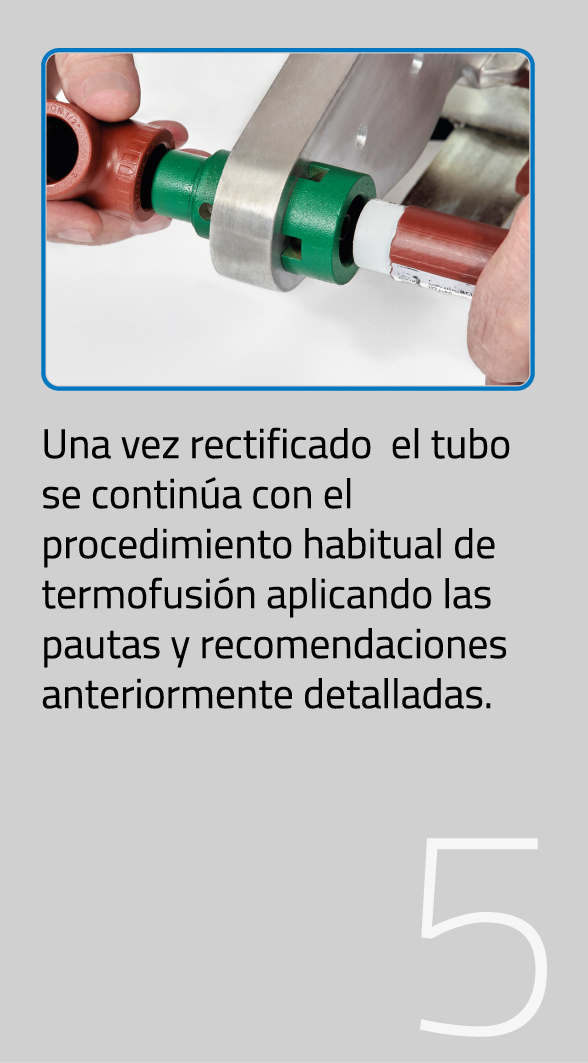

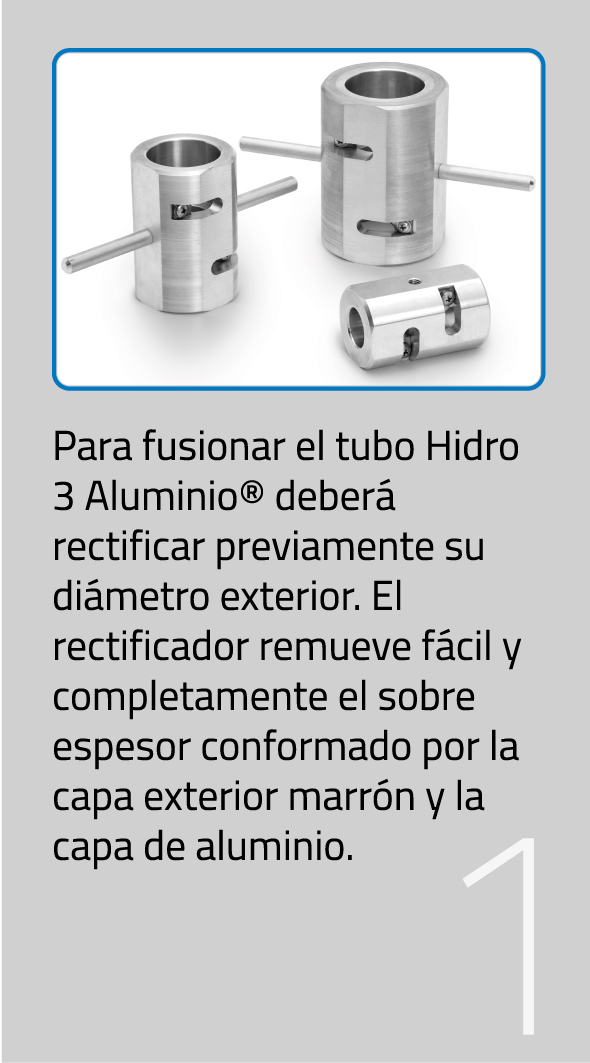

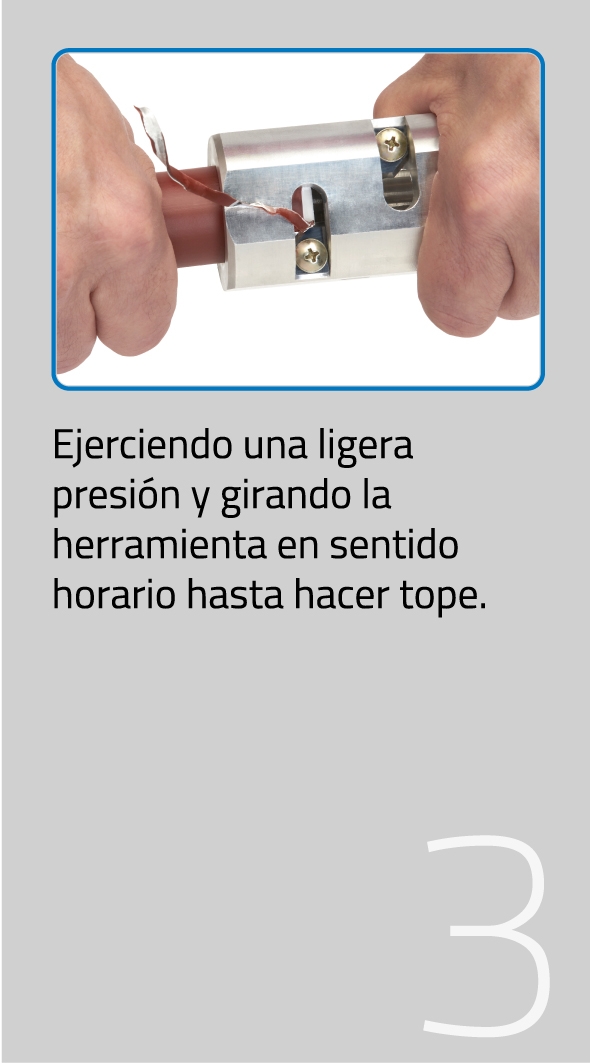

PROCESO DE TERMOFUSIÓN DE TUBERÍAS HIDRO 3 ALUMINIO
PROCEDIMIENTO DE TERMOFUSIONES A DESTIEMPO
En aquellos casos donde no es posible calentar simultáneamente tubo y accesorio, se puede realizar una termofusión a destiempo. En estos casos proceda de la siguiente manera:
1) Caliente la conexión el triple de tiempo habitual.
2) Caliente el tubo el tiempo mínimo habitual.
3) Realice la unión sin pérdidas de tiempo.
RECOMENDACIONES Y ACLARACIONES IMPORTANTES
El tiempo mínimo de calentamiento se comienza a medir cuando se completo la introducción. Cuando se trabaja en ambientes fríos (temperaturas menores de 10°C) se recomienda aumentar 50% los tiempos mínimos de calentamiento.
Se recomienda evitar trabajar en presencia de corrientes de aire. La temperatura de fusión es de 260°C, no se debe trabajar con termofusores graduados
o seteados a mayor o menor temperatura.
PAUTAS Y RECOMENDACIONES PARA EMBUTIR Y SUSPENDER TUBERÍAS HIDRO 3

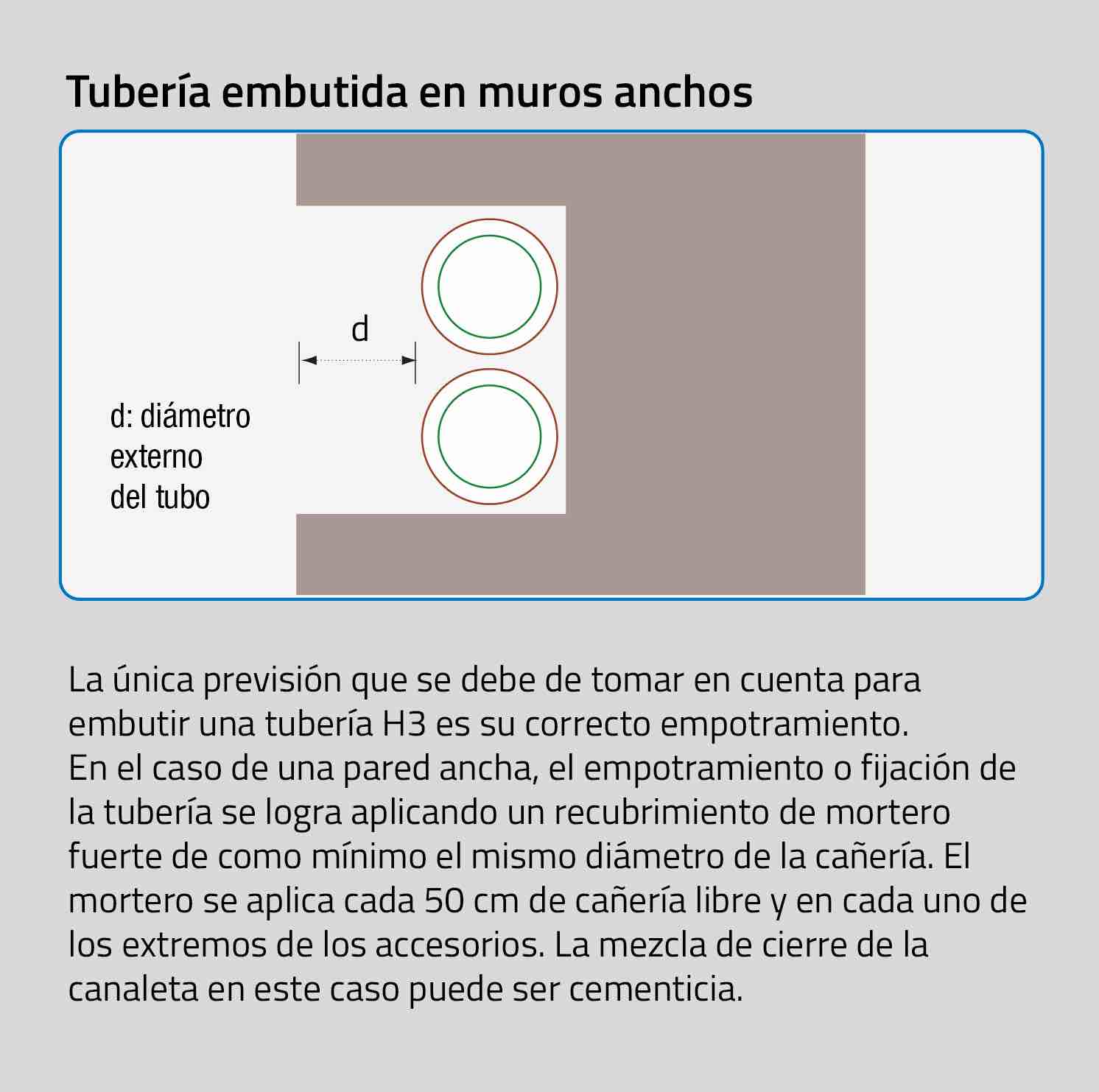

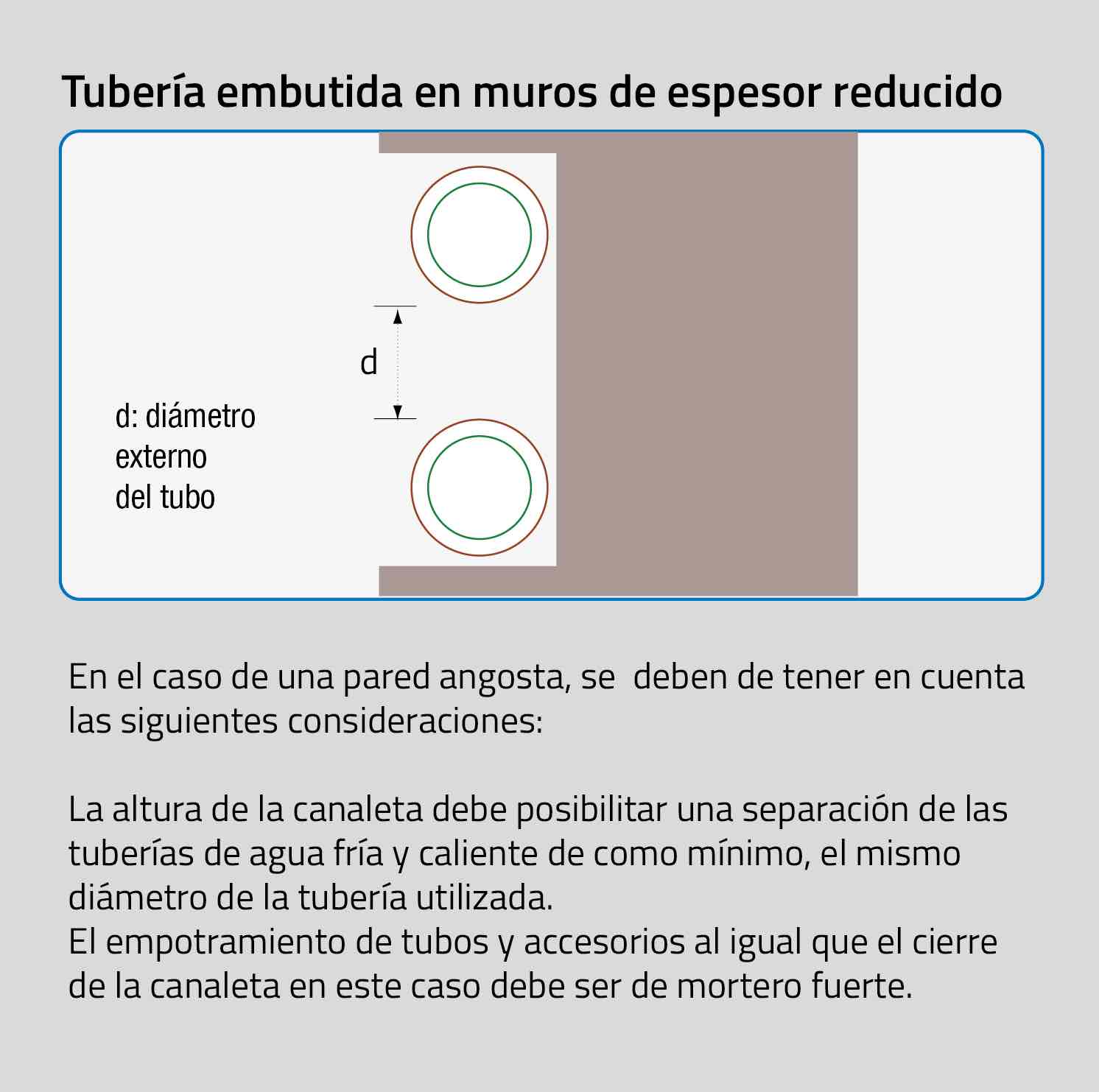

Instalación de tuberías H3 embutidas
INSTALACIÓN DE TUBERÍAS HIDRO3 INSTALADAS A LA VISTA

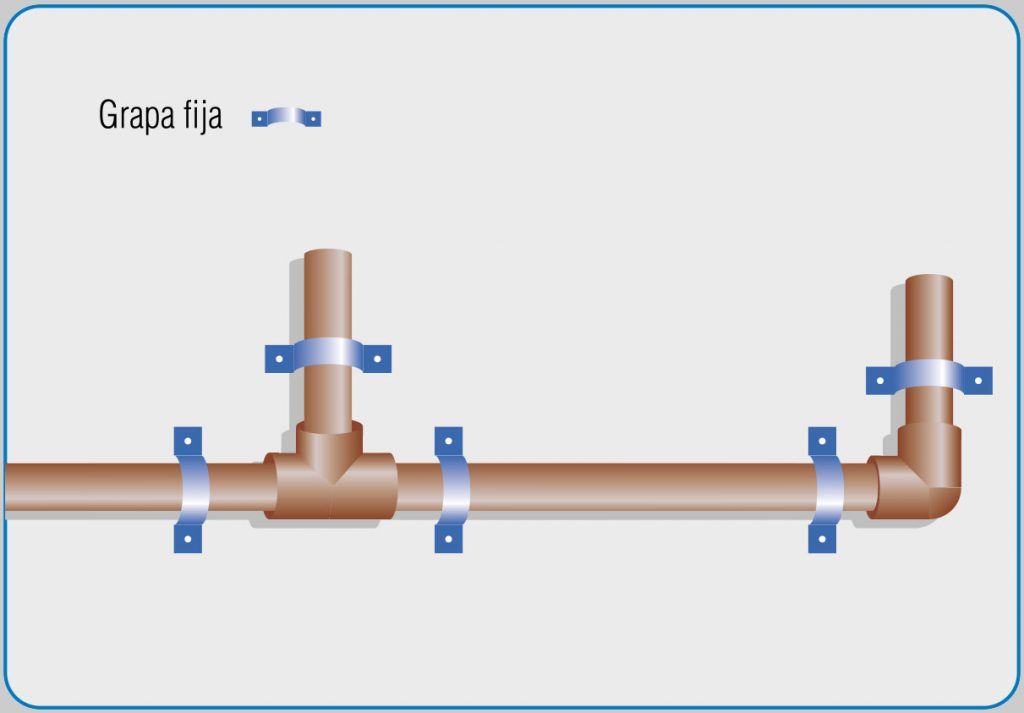

Tramos horizontales con derivaciones
Los tramos horizontales con derivaciones se deben fijar empotrando uniones, cambios de dirección y derivaciones.
a) Las te de derivación al igual que los codos, curvas, cuplas, etc., se deben fijar con grapas fijas tan próximos a sus extremos como sea posible.
b) Para evitar deformaciones elásticas (flexión), entre grapas fijas intercalar grapas deslizantes.
La distancia de las grapas deslizantes varía según el modelo de tubería, su diámetro y la temperatura de servicio.
Tramos verticales con derivaciones
Los tramos verticales con derivaciones se deben inmovilizar:

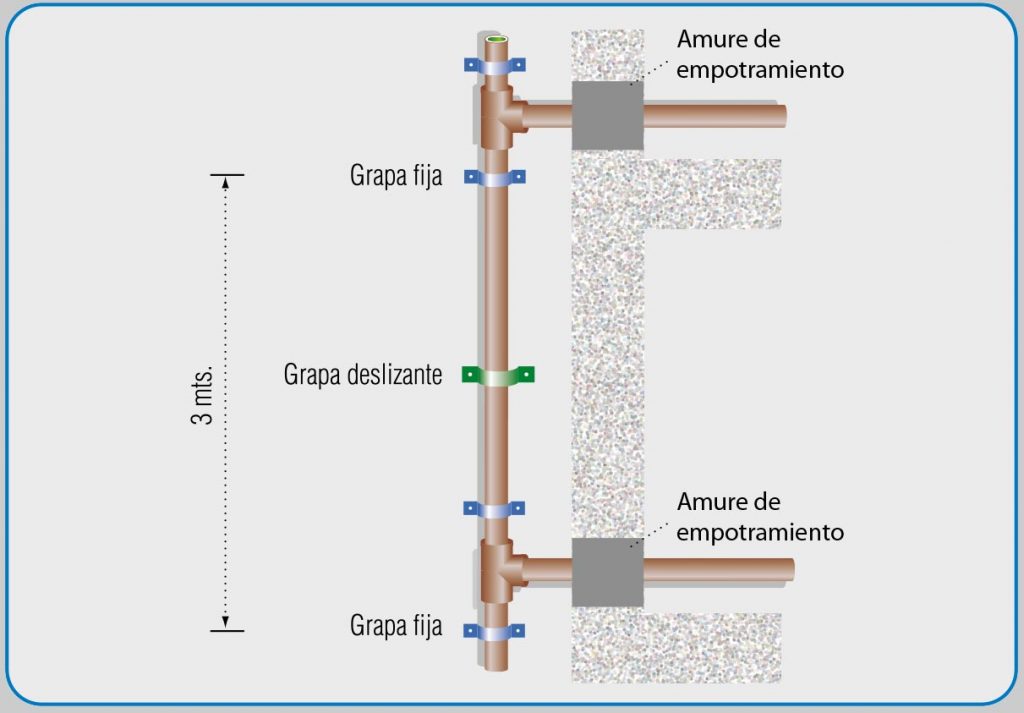

a) Por debajo y por encima de las te de derivación y tan próximas a estas como sea posible, se instalará una grapa fija. El tramo de tubería horizontal se deberá fijar con una grapa fija o bien amurarse con concreto.
b) Para evitar el pandeo, entre grapas fijas se intercalarán grapas deslizantes.
La distancia de las grapas deslizantes varía según el modelo de tubería, su diámetro y la temperatura de servicio.
Tramos horizontales a la vista sin derivaciones

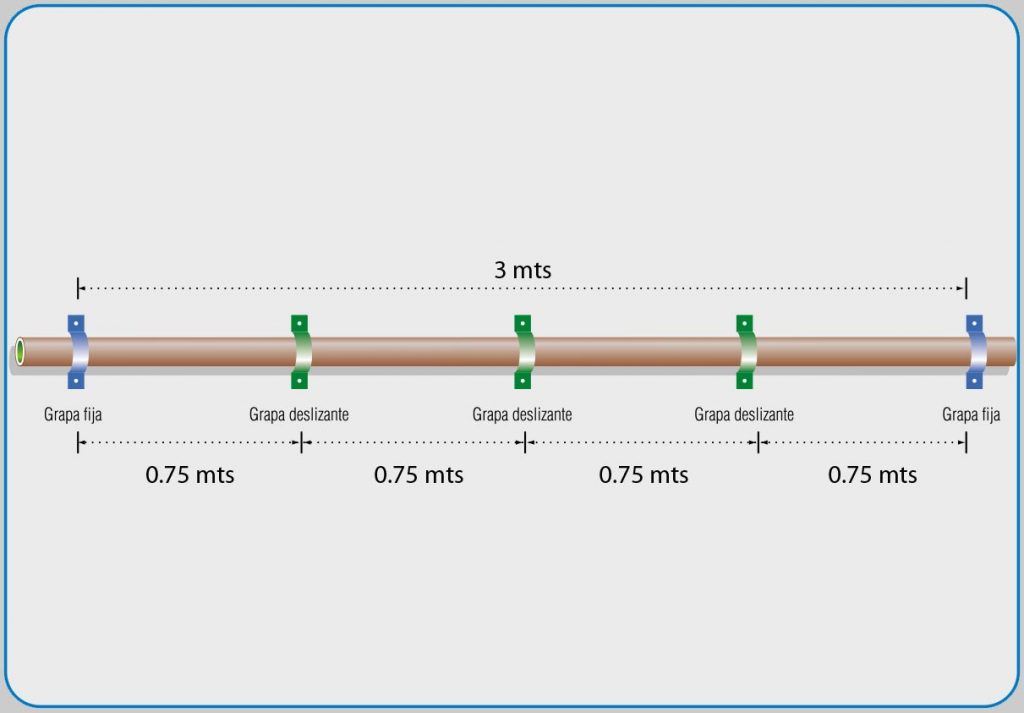

a) Empotrar la tubería con grapas fijas cada 3 metros.
b) Para evitar deformaciones elásticas (FLEXIÓN), entre grapas fijas intercalar grapas deslizantes.
La distancia de las grapas deslizantes varía según el modelo de tubería, su diámetro y la temperatura de servicio.

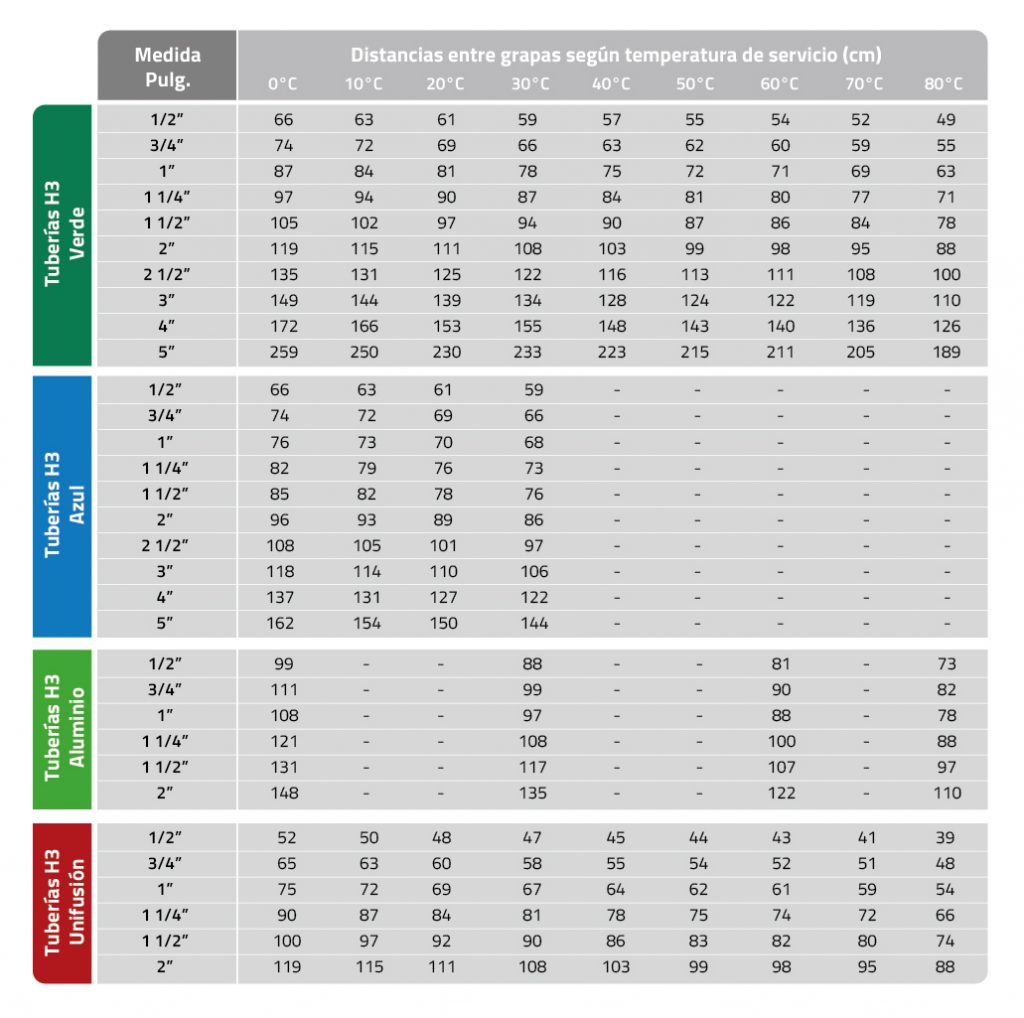

DISTANCIAS ENTRE GRAPAS SEGUN TIPO Y DIÁMETRO DE TUBERÍA Y TEMPERATURA DE SERVICIO
